吉林石灰岩矿彩钢瓦输送机防尘罩，2019年准电公司煤场进行了封闭改造，原露天堆放的煤场上部采用了钢结构网架实现了全封闭，煤棚建成尺寸为201m×87m。

位于煤场中部的取、堆料三号皮带单股长度为275米，煤场封闭后三号皮带的头部47米、尾部28米依然处于露天状态。煤场大风情况下裸露处皮带依然存在扬尘现象，皮带周边地面仍然有煤粉积存。雨雪天气时，积存煤粉随水进入全程雨水外排系统，进入附近河流，存在环保污染问题。



 输煤皮带露天扬尘和煤水外排问题的存在，未能满足《要求全面清理整顿煤场、集装站等粉状物料堆场》（强制整改的要求，皮带封闭改造势在必行。

输煤系统使用的是DTII型皮带输送机，带式输送机系统规格为B＝1200mm， V=2.5m/s， Q=1100t/h。滚筒分传动滚筒和改向滚筒两大类，滚筒均为包胶面滚筒，用以增加滚筒和输送带之间的摩擦力。筒体长1400mm，有直径1000mm、630mm、800mm等规格，筒体用键连接在轴上，轴两端采用整体滚动轴承座固定在支架上，轴承座内装有一盘2224、2222、2220等双列向心球面滚子轴承。





改造方案：彩钢瓦输送机防尘罩封闭。

该方案在国华柳州电厂（基建期安装）和寿光电厂（后续改造）使用彩钢瓦输送机防尘罩，其露天部分的栈桥带式输送机的防尘（雨）罩用于带式输送机的遮阳、防雨雪、防风、防尘。

1.国华柳州电厂露天输煤皮带封闭方案

安健环监察部咨询地方环保部门，对于采用何种方式对我厂3号皮带封闭，没有要求，_皮带不外漏即可。因此该种封闭方式从费用到施工周期和改造难度来说是优方案使用弧形输送机防雨罩厚度为0.8mm的压型彩钢板制作，彩钢板使用烤漆上色。弧形输送机防雨罩能很好地适应当地高温、潮湿、多雨、强风的特殊的环境，能满足环境温度 -15℃~41℃的要求；所选用的材料在露天环境下具有防锈、耐老化及风化的性能，正常使用情况下，防尘罩的有效使用寿命不小于5年。

彩钢瓦输送机防尘罩安装在带式输送机架上。防尘罩安装的“Z”字型基板厚度为3.5mm；防尘罩与皮带机架之间采用不锈钢固定瓦钩钉连接。固定瓦钩钉尾部为一个“钩型”结构，用以固定防尘罩与皮带机架，这样便于设备检修拆装松动螺栓后，可将防尘罩轻松打开。

彩钢瓦输送机防尘罩每10块彩钢板设置一块易于开闭的活动板，便于检修维护；另外，跑偏开关和调心托筒的位置在相应彩钢板上设置可开启方形门，用于随时对跑偏开关或调心托筒进行调整和维护。



彩钢瓦输送机防尘罩的安装技术要求：

(1)将底托用的“7”字型角钢焊接到带式输送机中间槽钢（1150×50mm）外侧，焊接长度为50mm，“7”字型角钢每间隔1 m安装1组（皮带中部槽钢两侧同一部位均安装）。

(2)然后将“Z”字型钢架焊接到“7”字型角钢上面。

(3)用固定瓦钩钉将防尘罩固定在“Z”字型钢架上，要求每块防尘罩上不少于四个固定点，每两块防尘罩安装时应搭接一个波纹。

(4)防尘罩开启罩布置在调心托筒与跑偏开关位置处，便于设备调节和检修。

(5)然后将“Z”字型钢架焊接到“7”字型角钢架上部。

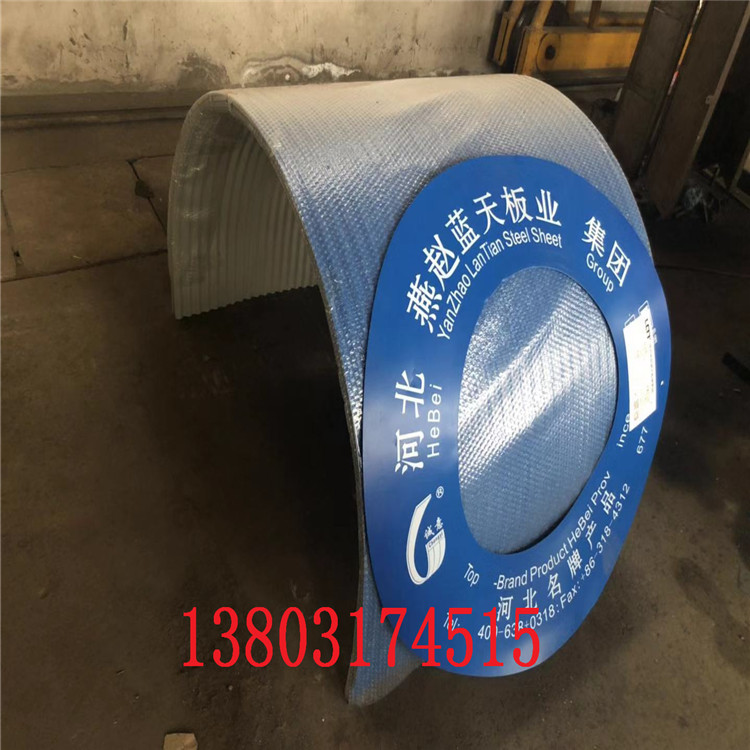

(6)0.7×1000mm的白色半圆形彩钢瓦输送机防尘罩，用固定瓦钩钉将防尘罩固定在“Z”字型钢架上，并拧紧。要求每块防尘罩上不少于四个固定点，每两块相邻的防尘罩安装时应按顺序搭接一个波纹。

(7)封闭皮带的每一处“调心托辊”和“跑偏开关”处，防尘罩上均开设有检查和调整用的检修门，共计11个检修门。

为了防止尘水飘洒到输煤皮带，三号皮带封闭彩钢板进入煤棚内后，向内再延伸4米，总计两条皮带需要安装彩钢板166米。

安健环监察部咨询地方环保部门，对于采用何种方式对我厂3号皮带封闭，没有要求，_皮带不外漏即可。因此该种封闭方式从费用到施工周期和改造难度来说是zui优方案。

彩钢瓦输送机防尘罩适用石灰厂，输煤企业。
