矿山输送机防雨罩

矿山输送机防雨罩主要是针对那些工况不好的矿山，采石场等露天场所放置的物品保护装置，对于输送皮带机走廊货物起到了很多的保护作用。

产地：河北省>泊头市

供应商：泊头市熙卓工量具厂

技术咨询热线：13803174515

矿山输送机防雨罩详细内容介绍INFORMATION

矿山输送机防雨罩不仅是由较好的机架、输送机的皮带、皮带机上的辊筒而组成的，还是由张紧装置、传动装置等组成。机身采用优异钢板连接而成，由前后支腿的高低差形成机架，平面呈角度倾斜。机架上装有皮带辊筒、托辊等，用于带动和支承输送皮带。

产品安装：
1、将Z型钢焊接在机架的上面。

　　2、将矿山输送机防雨罩从机架的一端向另一端安装,安装时矿山输送机防雨罩上严禁站人,勿用力撞击或敲打。

　　3、用自攻钉将矿山输送机防雨罩固定在Z型钢上,每片不少4个固定点。

　　4、安装时搭接2个波纹,有效尺寸为890mm。
　　

5、每隔10片安装1片开启罩。

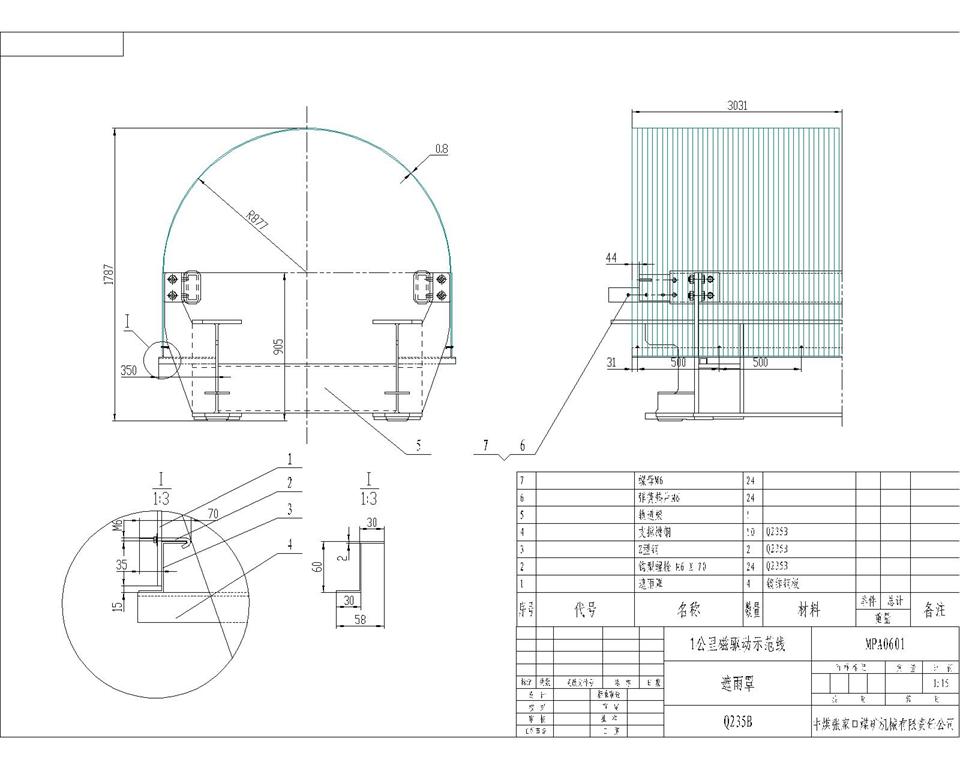

产品结构图：

矿山输送机防雨罩参数：

产品代号

适用胶带机宽（mm）

胶带机相关尺寸（mm）
D	F	B	A

固定罩（mm）
L	W	T	R¹

开启罩（mm）
L	W	T	R¹

YDT5

500

125

740

800

862

846

573

423

862

846

573

423

YDT6

650

108

131

890

950

862

996

648

498

862

996

648

429

YDT8

800

108

153

1090

1150

862

1196

748

598

862

1196

748

598

YDT10

1000

133

183.5

1290

1350

862

1396

848

698

862

1396

848

698

YDT12

1200

133

183.5

1490

1570

862

1606

953

803

862

1606

953

803

YDT14

1400

159

253.5

1730

1810

862

1856

1078

928

862

1856

1078

928

YDT16

1600

159

253.5

1930

2010

862

2056

1173

1028

862

2056

1178

1028

YDT18

1800

159

283.5

2200

2280

862

2300

1280

1150

862

2300

1280

1150

YDT20

2000

159

283.5

2420

2500

862

2546

1423

1273

862

2546

1423

1273

以上是熙卓厂家的技术人员对矿山输送机防雨罩的总结，也欢迎新老客户前来咨询！矿山输送机防雨罩具有着可以固定不动窗口的防雨罩、可以开启窗口的防雨罩及带观察窗口式的量具设备，还可以清楚的看到货物在传送过程中及传送带运行是否正常，更有跑偏罩，为设有跑偏开关的输送机起到防雨、防尘等作用。服务电话：13803174515
